FANUC cерия Arc Mate

Роботы FANUC ARC Mate предназначены специально для автоматизации сварочных процессов TIG, MIG, MAG, WIG. Также они прекрасно подходят для выполнения плазменной резки, лазерной резки и сварки. Грузоподъемность роботов составляет от 3 до 20 кг. Зона досягаемости от 717 до 3123 мм. Все роботы имеют высокие скоростные характеристики и точность позиционирования, а благодаря высокой грузоподъемности и досягаемости роботы серии FANUC M-710iC идеально подходят для работы с крупными деталями.

Благодаря специальному программному обеспечению ARC TOOL контроллеры роботов серии ARC Mate подготовлены для взаимодействия со сварочными источниками многих известных производителей, а специальные функции позволяют в разы уменьшить время, необходимое для подготовки сварочной программы и задания траектории сварки.

Роботы FANUC ARC Mate могут быть размещены на потолке или стене сварочной ячейки. Это позволит сэкономить место в производственном помещении, облегчить доступ к оснастке и максимально использовать доступную рабочую зону робота.

Роботы серии ARC Mate могут работать с позиционерами и системами линейного перемещения для максимизации скорости сварки и расширения зоны досягаемости.

Роботы FANUC серии ARC Mate 100iC и ARC Mate 120iC имеют полую конструкцию руки и запястья, что обеспечивает возможность удобной прокладки сварочных кабелей, газовых шлангов и шлангов водяного охлаждения внутри манипулятора. Таким образом, облегчается монтаж сварочного комплекса, исключается возможность столкновения кабелей и шлангов с рукой манипулятора или свариваемой деталью, а также продлевается срок их службы.

Для управления сварочными роботами ARC Mate могут применяться как компактные контроллеры FANUC R-30iA Mate, так и полноразмерные контроллеры R-30iA, которые позволяют использовать многие дополнительные функции, такие как подключение дополнительных осей. Оба контроллера поддерживают множество интеллектуальных функций, таких как интегрированная система технического зрения FANUC iRVision и система защиты Double Check Safety (DCS). Благодаря системе технического зрения FANUC iRVision роботы для сварки FANUC ARC Mate могут:

  • определять тип детали;
  • определять положение деталей и сварочного шва;
  • осуществлять послесварочный контроль.



Контроллеры серии R-30iA обеспечивают возможность совместной работы множества роботов серии. Таким образом, несколько роботов могут выполнять сварку крупногабаритной детали, не мешая друг другу.

Благодаря конструкции с тонким запястьем роботы FANUC ARC Mate оптимально приспособлены для работы в узком пространстве при использовании в различных отраслях. Они широко используются, например, в автомобильной промышленности для сварки сидений, мостов и прочих компонентов.

Роботы ARC Mate комплектуются не требующей настройки интерфейсной программой для подключения к источникам питания сварочных аппаратов, которая обеспечивает простое и быстрое подключение ко всем распространенным источникам питания сварочных аппаратов. Благодаря цифровым интерфейсам высокого уровня параметры источников питания можно контролировать и изменять прямо с пульта Robot iPendant.

Роботы FANUC серии ARC Mate могут применяться для выполнения следующих задач:

  • Дуговая сварка
  • Плазменная резка
  • Лазерная резка и сварка



Модельный ряд сварочных роботов FANUC ARC Mate

Сварочный робот FANUC ARC Mate 0iB

ARC Mate 0iB

Шестиосевой робот, стандартная версия

Оси: 6

Грузоподъемность: 3 кг

Досягаемость: 1437 мм

Сварочный робот ARC Mate 100iC/7L

ARC Mate 100iC/7L

Шестиосевой робот, версия с длинной рукой

Оси: 6

Грузоподъемность: 7 кг

Досягаемость: 1632 мм


Сварочный робот FANUC ARC Mate 100iC/8L

ARC Mate 100iC/8L

Шестиосевой робот, версия с длинной рукой

Оси: 6

Грузоподъемность: 8 кг

Досягаемость: 2028 мм

Сварочный робот FANUC ARC Mate 100iC/12

ARC Mate 100iС/12

Шестиосевой робот, стандартная версия

Оси: 6

Грузоподъемность: 12 кг

Досягаемость: 1420 мм


Сварочный робот FANUC ARC Mate 100iC/12S

ARC Mate 100iC/12S

Шестиосевой робот, версия c короткой рукой

Оси: 6

Грузоподъемность: 12 кг

Досягаемость: 1098 мм

Сварочный робот FANUC ARC Mate 120iC

ARC Mate 120iC

Шестиосевой робот, стандартная версия

Оси: 6

Грузоподъемность: 20 кг

Досягаемость: 1811 мм


Сварочный робот FANUC ARC Mate 120iC/12L

ARC Mate 120iC/12L

Шестиосевой робот, версия с длинной рукой

Оси: 6

Грузоподъемность: 12 кг

Досягаемость: 2009 мм

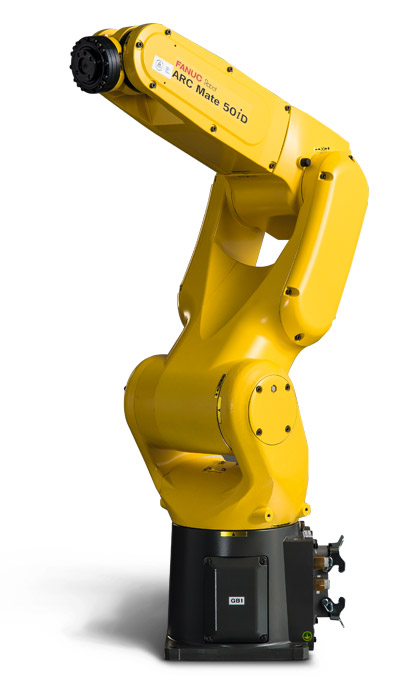

Сварочный робот FANUC ARC Mate 50iD

ARC Mate 50iD

Шестиосевой робот, стандартная версия

Оси: 6

Грузоподъемность: 7 кг

Досягаемость: 717 мм


Сварочный робот FANUC ARC Mate 50iD/7L

ARC Mate 50iD/7L

Шестиосевой робот, версия с длинной рукой

Оси: 6

Грузоподъемность: 7 кг

Досягаемость: 911 мм

Сварочный робот FANUC M-710iC/12L

M-710iC/12L

Шестиосевой робот малой грузоподъемности, версия с длинной рукой

Оси: 6

Грузоподъемность: 12 кг

Досягаемость: 3123 мм


Сварочный робот FANUC M-710iC/20L

M-710iC/20L

Шестиосевой робот, версия с длинной рукой

Оси: 6

Грузоподъемность: 20 кг

Досягаемость: 3110 мм

Сварочный робот ARC Mate 100iD

ARC Mate 100iD

Шестиосевой робот малой грузоподъемности, версия с длинной рукой

Оси: 6

Грузоподъемность: 12 кг

Досягаемость: 1420 мм


Сварочный робот FANUC ARC Mate 100iD/10L

ARC Mate 100iВ/10L

Шестиосевой робот

Оси: 6

Грузоподъемность: 10 кг

Досягаемость: 1636 мм





Роботы FANUC ARC Mate и M-10iA- демонстрация точности и скорости перемещения

Роботы FANUC ARC Mate и M-20iA- демонстрация точности, скорости перемещения и возможностей скоординированной работы

Робот FANUC ARC Mate 100iC и R-1000iA демонстрируют возможности совместной работы по сварке металлических изделий



Техническое описание роботов серии:

Подробное описание роботов серии

ARC Mate 50iC

ARC Mate 100iC

ARC Mate 120iC
